ENVEA PicoFlow 是低固氣比粉體質量流量感測器,適合粉體在大量輸送空氣中稀相輸送,或在給料機下方自由落下時量測小流量。常見應用包括煙氣處理用的活性碳等粉體投加。
在低濃度管線追蹤實際投加量
感測器利用物料通過時的動態電荷訊號,經校正後讀取粉體質量流量。可與給料控制資料比對,觀察投加量是否符合設定。
依輸送方式決定量測位置

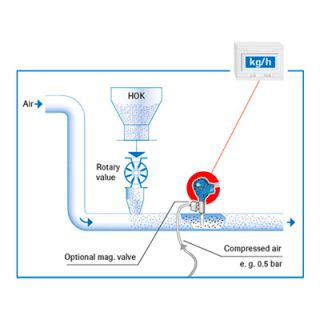

可在稀相氣力輸送的金屬管線安裝,並與彎頭、閥件保留適當距離。用於垂直落料時,需有足夠落下速度,原廠型錄列至少 2 m/s。
增誠產品型錄常見問答
PicoFlow 與 DensFlow 的主要差異是什麼?
PicoFlow 適合低固氣比或小流量投加,DensFlow 用於濃相氣力輸送。請提供物料、輸送方式與預期流量再選型。
可以量測輸送空氣本身嗎?
PicoFlow 量測的是固體質量流量。若要看輸送空氣量,需要另行配置合適的氣體流量計。
| 技術規格 | |
|---|---|
| 測量物料 | 粉塵、粉末或者固體顆粒物(尺寸最大不超過10mm) |
| 技術原理 | 動態電荷法 |
| 工況壓力 | 最大 10bar |
| 工況溫度 | 150℃ |
| 安裝方式 | 通過底座安裝 |
| 物料輸送方式 | 氣力稀相輸送,或者是給料機后的垂直自由落體管道 |
| 可檢測流量範圍 | 高達100kg/h |
| 適用管徑範圍 | 管徑高達1000mm |
| 防爆等級 | Cat. 1/2 |
| 輸出 | 4… 20mA, Modbus, Profibus |
- 氣動輸送和自由落體
- 以 g/h 或 kg/h 為單位的絕對測量值
- 物料:各種類型的粉塵、粉末和顆粒
- 耐磨
| 感測器技術參數 | |
|---|---|
| 外殼 | 鋁合金 |
| 防護等級 | IP 66; ATEX: Cat. 1/2 GD |
| 工作溫度 | 工藝溫度: -20 ... +150 °C 環境溫度: -20 ... + 60 °C |
| 最大工作壓力 | 10 bar |
| 重量 | 1,5 kg |
| 感測器探桿 | 不鏽鋼,陶瓷塗層, 最長 450 mm |
| 精確度 | ± 5 % (標定範圍內) |
| 處理器技術參數 | ||||
|---|---|---|---|---|
| 處理器 (DIN 卡軌) | 處理器 (液晶顯示) | |||
| 電源 | 24 V DC ±10 % | 110 / 230 V AC 50 Hz (可選 24 V DC) |
||
| 功耗 | 20 W / 24 VA | |||
| 防護等級 | IP 40 to EN 60 529 | IP 65 to EN 60 529/10.91 | ||
| 環境工作溫度 | -10 … +45 °C | |||
| 尺寸 (W x H x D) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| 重量 | 約. 172 g | 約. 2.5 kg | ||
| 電纜尺寸 | 0.2-2.5 mm2 [AWG 24-14] | |||
| 電流輸出 | 1 x 4 … 20 mA (0 … 20 mA), 負載 < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), 負載< 500 Ω |
||
| 通訊介面 | RS 485 (ModBus RTU) / USB | |||
| 脈衝輸出 | 開環集電極 – 最大 30 V, 20 mA | |||
| 繼電器輸出 | 最大額定負載: 250 V AC 最大峰值電流: 6 A 最大額定負載 230 V AC: 250 VA 最大DC-1開關電流: 3/110/220 V: 3/0.35/0.2 A 最小開關負載: 500 mW (10 V / 5 mA) |
|||
| 數據備份 | 快閃記憶體 | |||
