SD-D58／GD-D58 固定吸引式防爆氣體偵測器｜高風險場域連續監控

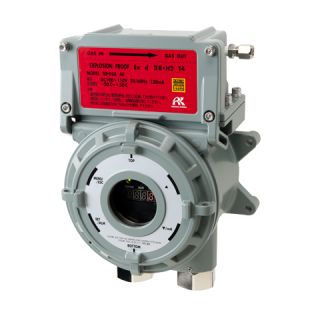

RIKEN KEIKI SD-D58 是固定式防爆抽氣氣體偵測器。內建泵浦可從指定測點將樣氣引到機身，適合需要遠端取樣、機身讀值或警報整合的工業設備。
抽取樣氣並監看採樣流量
原廠列有抽氣流量降低偵測，並採模組化設計方便更換例行維護零件。選型請提供採樣距離、氣體種類、管材以及取樣點環境。
比較 SD-D58 與 GD-D58 的系統配置
SD-D58 用於需要機身讀值及與既有監控系統整合的場合。若採集中指示警報盤，可比較 GD-D58 偵測部。兩者的氣體版本、供電及防爆條件應依各自完整型號核對。
增誠產品型錄常見問答
AC 與 DC 型可以互換嗎？
原廠對 AC 和 DC 型分別列出供電、操作溫度及適用標誌。更換時請提供原機銘牌與現場供電，核對量程、接線及安裝條件。
SD-D58 可監測哪些氣體？
原廠有觸媒、新陶瓷、半導體與熱傳導等配置。請提供欲監測氣體、預期濃度及背景組成，以對應感測器與量程。

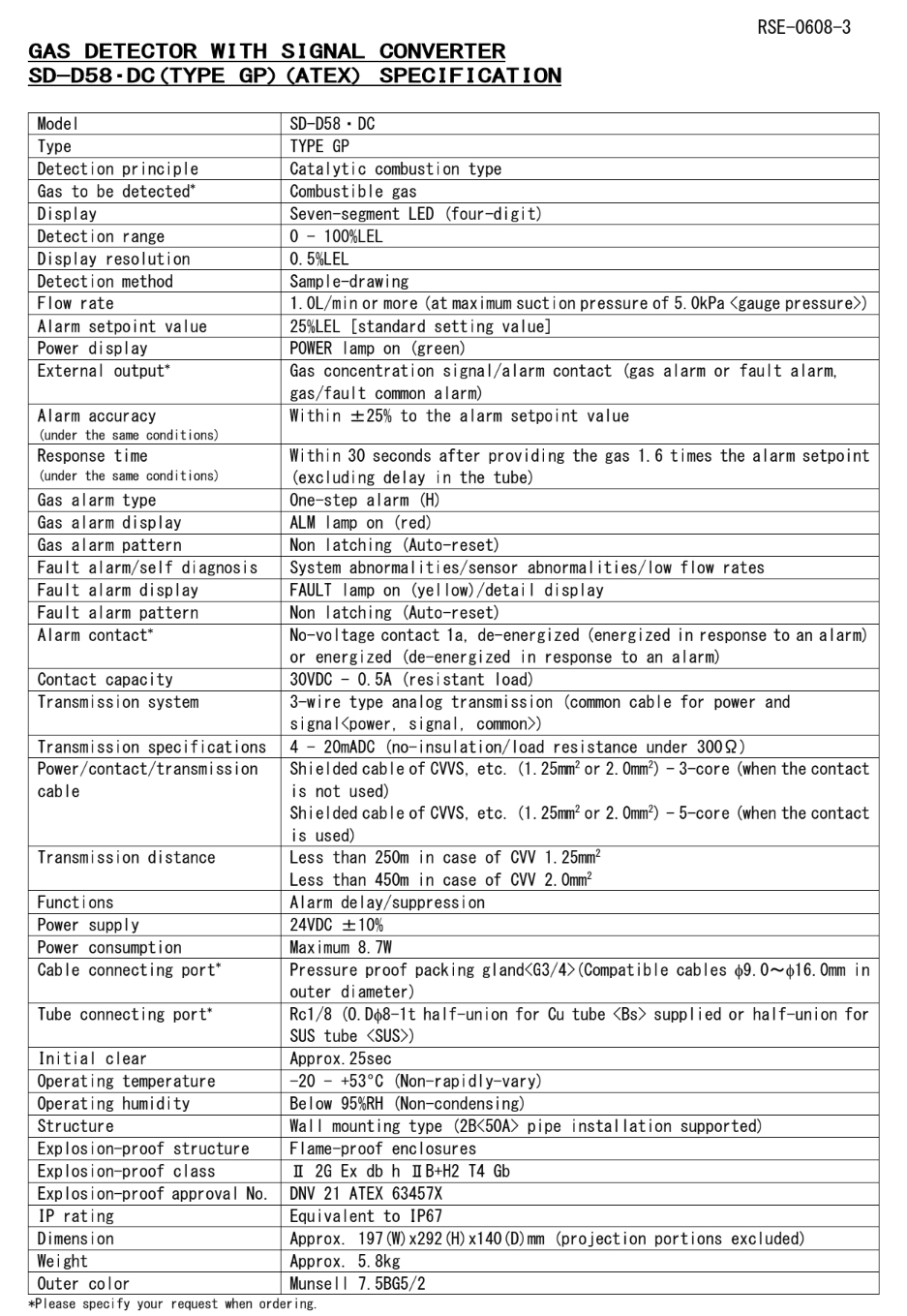

| 項目 | 規格 |
|---|---|
| 型號 | SD-D58 DC TYPE GP ATEX |
| 偵測對象與原理 | 可燃性氣體，接觸燃燒式 |
| 顯示 | 4 位數 7 段 LED |
| 偵測範圍與解析度 | 0–100 %LEL，0.5 %LEL |
| 採樣方式與流量 | 泵吸式，1.0 L/min 以上（最大吸引壓力 5.0 kPa 表壓） |
| 氣體警報 | 標準設定 25 %LEL，單段 H 警報，紅色 ALM 燈，自動復歸 |
| 警報精度 | 相同條件下為警報設定值的 ±25% |
| 警報反應時間 | 通入 1.6 倍警報設定濃度，30 秒內（不含配管延遲） |
| 運作與故障指示 | 運作時亮綠色 POWER 燈。系統／感測器異常或流量低時亮黃色 FAULT 燈並顯示內容，故障警報自動復歸 |
| 警報功能 | 支援警報延遲及抑制。可指定氣體警報、故障或共用接點 |
| 項目 | 規格 |
|---|---|
| 警報接點 | 無電壓 1a 接點，可指定警報時勵磁或失磁。電阻負載 DC 30 V／0.5 A |
| 類比輸出 | 3 線式 DC 4–20 mA，電源與信號共線，非隔離，負載低於 300 Ω |
| 配線 | CVVS 等遮蔽電纜 1.25 或 2.0 mm²，不用接點時 3 芯，使用接點時 5 芯 |
| 傳輸距離 | CVV 1.25 mm² 低於 250 m，CVV 2.0 mm² 低於 450 m |
| 電源、功耗與初始穩定 | DC 24 V ±10%，最大 8.7 W，初始穩定約 25 秒 |
| 電纜引入口 | G3/4 耐壓填料式電纜固定頭，適用電纜外徑 Ø9–16 mm |
| 氣體配管 | Rc1/8，附適用外徑 Ø8 mm、壁厚 1 mm 銅管的黃銅半接頭，或依不鏽鋼配管選不鏽鋼半接頭 |
| 使用環境 | −20 至 +53 °C（避免急變），低於 95% RH（無凝結） |
| 安裝與防護 | 壁掛式，支援 2B（50A）管柱安裝，IP67 相當 |
| 防爆 | 耐壓防爆，II 2G Ex db h IIB+H₂ T4 Gb，DNV 21 ATEX 63457X |
| 外形與重量 | 約 197 × 292 × 140 mm（寬 × 高 × 深，不含突出部），約 5.8 kg |
| 外殼色 | Munsell 7.5BG 5/2 |
本表為 DC TYPE GP ATEX 版本。警報接點、電纜引入口及氣體配管接頭依訂購配置。
