SD-3 系列固定式氣體偵測器 - 高性能傳感器

RIKEN KEIKI SD-3 是搭配 F 系列感測器的固定式氣體偵測平台。可依廠區風險選擇可燃氣體、毒性氣體或氧氣版本，也可按測點位置規劃擴散、抽氣、遠端感測或風管插入配置。

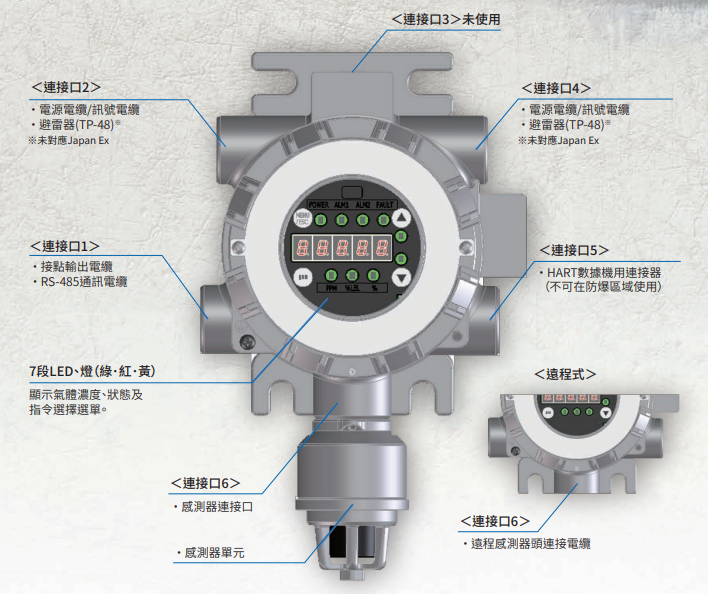

同一系列對應不同測點安裝條件

擴散型可裝在實際偵測位置。抽氣型可搭配外部泵浦。遠端型將感測部與主機分開，有風管監測需求可評估原廠風管安裝套件。

原廠列有 4–20 mA 及依料號提供的 HART、Modbus RS-485 或繼電器選項。部分感測型號的通訊、使用溫度和證書條件不同，請以完整型號確認。

要監測通風管內的氣體，可以用哪種版本？

可比較風管插入套件與抽氣方案。先提供風管尺寸、風速、待測氣體、安裝位置和是否需要分開設置主機。

能同時顯示低濃度 ppm 和 %LEL 嗎？

原廠列有部分 NC 雙量程型可讀取低濃度與爆炸下限範圍。若同時有 HART 或功能安全要求，請依指定型號核對相容性。

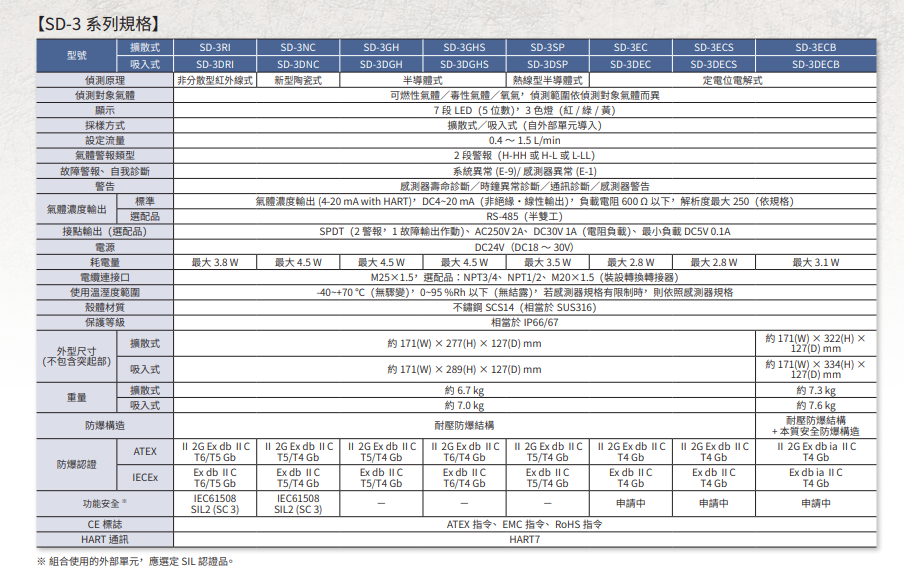

SD-3 系列型號比較
擴散式	吸入式	偵測原理	最大功耗	ATEX／IECEx 溫度等級
SD-3RI	SD-3DRI	非分散型紅外線式	3.8 W	T6／T5
SD-3NC	SD-3DNC	新型陶瓷式	4.5 W	T5／T4
SD-3GH	SD-3DGH	半導體式	4.5 W	T5／T4
SD-3GHS	SD-3DGHS	半導體式	4.5 W	T6／T4
SD-3SP	SD-3DSP	熱線型半導體式	3.5 W	T5／T4
SD-3EC	SD-3DEC	定電位電解式	2.8 W	T4
SD-3ECS	SD-3DECS	定電位電解式	2.8 W	T4
SD-3ECB	SD-3DECB	定電位電解式	3.1 W	T4

共通規格
項目	規格
偵測對象與量程	可燃性氣體、毒性氣體或氧氣，量程依氣體與感測器而定
顯示	5 位數 7 段 LED，另有紅、綠、黃三色指示燈
採樣方式與流量	擴散式或吸入式（由外部單元引入），吸入式設定流量 0.4–1.5 L/min
氣體警報	兩段警報，依設定採 H–HH、H–L 或 L–LL
故障警報與自我診斷	系統異常 E-9，感測器異常 E-1
預警與診斷	感測器壽命、防護膜異常、通訊診斷、感測器警告
類比輸出與通訊	DC 4–20 mA，非隔離主動輸出，負載 600 Ω 以下，支援 HART 7。RS-485 半雙工為選配
接點輸出（選配）	SPDT，2 組氣體警報與 1 組故障接點。電阻負載 AC 250 V／2 A 或 DC 30 V／1 A，最小負載 DC 5 V／0.1 A
電源	DC 24 V（允許 DC 18–30 V）
電纜連接口	M25 × 1.5，可選 NPT 3/4、NPT 1/2 或 M20 × 1.5 轉接頭
使用環境	−40 至 +70 °C（避免急變）、0–95% RH（無凝結）。感測器有額外限制時依其規格
外殼材質與防護	不鏽鋼 SCS14（相當於 SUS316），IP66／IP67 相當
防爆構造	耐壓防爆。SD-3ECB／SD-3DECB 同時具耐壓及本質安全防爆構造
CE 標示	ATEX、EMC 與 RoHS 指令

外形與重量
型號	擴散式	吸入式
一般型號	約 171 × 277 × 127 mm，約 6.7 kg	約 171 × 289 × 127 mm，約 7.0 kg
SD-3ECB／SD-3DECB	約 171 × 322 × 127 mm，約 7.3 kg	約 171 × 334 × 127 mm，約 7.6 kg

尺寸依寬 × 高 × 深排列，不含突出部。原規格圖列 RI 與 NC 為 IEC 61508 SIL 2（SC 3），防爆及功能安全認證依各機型證書及配置確認。具 SIL 要求的系統，搭配的外部單元也需符合相應認證。
