SD-1 系列固定式氣體偵測器 - 可燃性&毒性專用
RIKEN KEIKI SD-1 是固定式氣體偵測系列，適合石化設備、燃氣系統和工廠需要連續監控的測點。依待測氣體選擇感測版本，再接入相容的指示警報盤或中控系統。
依待測氣體比較五種型號
SD-1 有觸媒與新陶瓷型可燃氣體版本，SD-1RI 使用非分散紅外線。SD-1GH 依料號支援可燃或毒性氣體，SD-1EC 可對應 CO 或 H₂S，SD-1OX 為氧氣版本。每個測點請依目標氣體和量程選型。

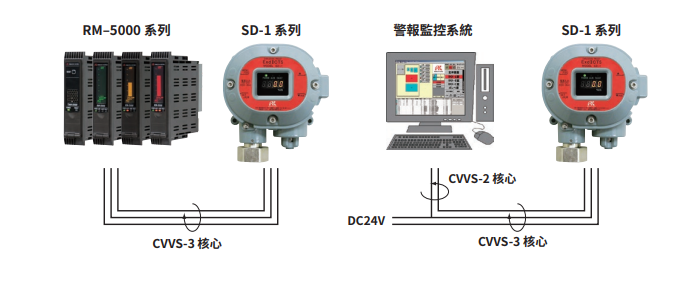

將警報與故障訊號納入工廠監控
可配置相容的指示警報盤或上位系統。若需要 HART、功能安全或船用證書，請依完整料號核對。原廠另有部分抽氣型式，適合需要將樣氣引到偵測器的位置。
常見問答
外殼標示可用於氫氣環境，是否代表能偵測氫氣？
外殼防爆分組與感測器的目標氣體須分別核對。需要偵測氫氣時，請提供濃度及背景氣體，選擇原廠列有氫氣量測的版本。
要把設備接進原有警報盤，應先確認什麼？
請提供偵測器完整料號、警報盤輸入、所需訊號和現場分級，以核對氣體版本、接線與證書。
SD-1 系列｜技術規格總覽
左右滑動可查看完整表格
| 項目 | 規格說明 |
|---|---|
| 產品類型 | 固定式氣體偵測器 |
| 檢測方式 | 擴散式（可選配吸氣式配件） |
| 顯示方式 | 4 位數 7 段式 LED 顯示 |
| 輸出訊號 | 4–20 mA 類比輸出（3 線式） |
| 通訊功能 | HART 通訊（選配，依型號） |
| 電源需求 | DC 24 V ±10% |
| 功率消耗 | 約 1.1 ～ 3.1 W（依型號） |
| 防護等級 | 相當於 IP65 |
| 防爆構造 | 防焰包殼（Ex d） |
| 安裝方式 | 壁掛或管路安裝（選配安裝配件） |
| 操作溫度 | -20°C ～ +60°C（依防爆認證） |
| 操作濕度 | 最高 95% RH（無凝結） |
| 外形尺寸 | 約 148 × 167 × 88 mm（依型號） |
| 重量 | 約 2.0 ～ 2.5 kg（依型號） |
| 中控整合 | PLC、DCS、安全儀表系統 |
| 警報系統整合 | 可搭配 RM-5000 系列 |
| 吸氣式檢測 | 支援（需另配抽氣泵與吸氣單元） |
| 選配配件 | 校正接頭、防護蓋、遮陽板、U 型固定件 |
防爆與安全認證
左右滑動可查看完整表格
| 項目 | 規格 |
|---|---|
| Japan Ex | Ex d IIC T5 / T6 X（依型號） |
| ATEX | II 2G Ex db IIC T5 / T6 Gb |
| IECEx | Ex db IIC T5 / T6 Gb |
| 功能安全 | IEC 61508:2010 SIL2（指定型號） |
| 適用氣體分組 | IIC（適用氫氣、乙炔等高危險氣體） |
警報與系統保護機制
左右滑動可查看完整表格
| 項目 | 說明 |
|---|---|
| 氣體警報 | ALM LED 紅燈顯示 |
| 故障警報 | FAULT LED 黃燈顯示 |
| 警報準確度 | ±25%（可燃氣體）／±30%（有毒氣體） |
| 警報延遲 | 氣體達警報點 1.6 倍後 30–60 秒內 |
| 警報復歸 | 自我保持 |
| 自我診斷 | 電源、感測器、訊號異常自我診斷 |
| 故障顯示 | 錯誤代碼顯示於面板 |
SD-1 各型號感測規格一覽
左右滑動可查看完整表格
| 型號 | 感測原理 | 檢測氣體 | 檢測範圍 |
|---|---|---|---|
| SD-1 | 觸媒燃燒式 | 可燃氣體 | 0–100 %LEL |
| SD-1RI | 非色散紅外線（IR） | 可燃氣體 | 0–100 %LEL |
| SD-1GH | 半導體式 | 可燃／有毒氣體 | 依氣體種類 |
| SD-1EC | 電化學式 | H₂S / CO | H₂S：0–30 ppm CO：0–75 ppm |
| SD-1OX | 化學電池式 | 氧氣 | 0–25.0 vol% |
建議配件與三種標準配置法
製程固定監控配置
固定安裝於高風險點位，24 小時連續監控，作為製程端第一道氣體預警。
抽氣式監控配置
透過抽氣方式將氣體引至感測器，適合人員不常進出但易累積氣體的空間。
系統整合監控配置
氣體異常可直接進入中控與聯鎖邏輯，啟動通風、警報或切斷機制。
常見選配配件
左右滑動可查看完整表格
| 配件名稱 | 功能說明 | 建議使用時機 |
|---|---|---|
| 吸氣式配件（抽氣蓋、管路） | 將氣體由指定位置引入感測器 | 管溝、密閉空間、設備內部或不易直接擴散的環境 |
| 防護蓋／遮陽罩 | 提供額外外部防護，降低日照與環境影響 | 戶外、高溫或日曬場域 |
| 校正配件（校正罩、轉接頭） | 方便進行例行校正與功能測試 | 定期保養、工安稽核或驗證作業 |
| 安裝支架（壁掛／管路） | 固定設備位置，確保量測穩定 | 製程設備、管線、立柱等固定點位 |
| 系統整合配件 | 訊號轉接、系統連接用 | 需納入中控、警報或安全儀表系統時 |
技術規格與配置確認，建議由增誠科技協助評估
SD-1 為固定式、可納入工安與中控系統的氣體偵測設備，實際導入時，感測版本選型、安裝位置與系統整合方式，將直接影響監控效果與後續維護成本。若需要針對技術規格、配置方式或系統整合進行確認，歡迎聯絡增誠科技取得適合實際場域的建議。
- 電話：07-3122-698
- Email：epsk@ms2.hinet.net
偵測氣體：可燃性 / 毒性氣體 / 氧氣
偵測原理：觸媒燃燒式 (SD-1 GP)、半導體式(SD-1 GH)、紅外線式(SD-1 RI )、電化學式 (SD-1 EC、SD-1 OX)
採樣方式：擴散式
輸出訊號：4-20mA
顯示方式：4位LED數字顯示
接線方式：3線式
使用電源：DC 24V
防爆等級：Ex d II C T5/T6 X
產品目錄：SD-1_catalog
