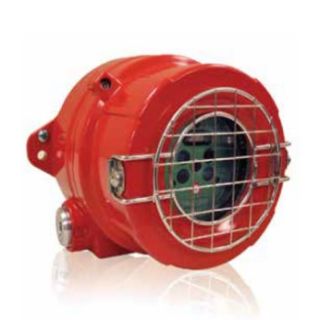

FS20X 火焰偵測器
Honeywell Fire Sentry FS20X 是多光譜光學火焰偵測器，結合紫外、雙紅外與可見光訊號，供石化、燃料儲存與工業設備區的火焰監控。
依目標燃料選火焰偵測條件
火焰光學特徵會隨燃料改變。FS20X 原廠資料列出碳氫及非碳氫燃料火焰應用。選型時提供燃料清單、預期火焰尺度與測距，便於對照原廠資料。
按視野規劃安裝位置
原廠列 90° 視野與可選靈敏度。先用現場平面圖查看設備、管線和結構遮蔽，再依風險區域安排角度及覆蓋。已存在的焊接、火炬或其他明火也要納入規劃。
讓消防或氣體警報系統讀取狀態
依配線及控制器配置，可使用警報與故障接點、4–20 mA 或數位通訊。維護時可依原廠程序檢查光學窗口、遮蔽物與設備狀態。
參考測距要連同測試條件看
原廠以高靈敏度設定和特定尺寸庚烷參考火源描述偵測距離。實際安裝距離與靈敏度應依燃料、火焰尺度、環境和現場覆蓋評估。
增誠產品型錄常見問答
能用同一個偵測距離規劃所有燃料嗎？
各燃料和火焰尺度的測距不同。請提供欲涵蓋的燃料與區域，並依原廠測試資料確認。
FS20X 與固定式氣體偵測器要如何搭配？
FS20X 監測可見於視野內的火焰訊號。固定式氣體偵測器則量測氣體濃度，可按現場風險規劃兩類設備。
| 項目 | 規格 |
|---|---|
| 水平視野 | 90°（中心軸兩側各 45°） |
| 靈敏度設定 | 15、30、45、60 m，共四段 |
| 典型反應時間 | 30 m 為 3–5 秒，60 m 為 3–10 秒（0.1 m² 正庚烷試驗火源） |
| 偵測波段 | 紫外光 185–260 nm、可見光 400–700 nm、近紅外線 0.7–1.1 μm、寬頻紅外線 1.1–3.5 μm |
| 項目 | 規格 |
|---|---|
| 電源 | 24 VDC 標稱（18–32 VDC） |
| 電流（未啟用加熱器） | 24 VDC 下正常標稱 85 mA，警報標稱 135 mA |
| 類比輸出 | 0–20 mA 階梯式，供電／受電模式可設，負載 50–400 Ω |
| 繼電器 | 火警與輔助各為 SPDT，故障為 SPST。電阻負載額定 24 VDC、1 A |
| 數位通訊 | RS-485 Modbus 或 FireBus II。HART 為選購模組（EN 54-10 機型除外） |
| 狀態指示 | 電源綠燈、火警紅燈、故障黃燈 |
| 工作／儲存溫度 | –40 至 +85 °C／–55 至 +110 °C |
| 工作濕度 | 5–98% RH，無凝結 |
| 耐振動 | 符合 MIL-SPEC 810C Method 514.2、Curve AW12 |
| 外殼 | 粉體塗裝無銅鋁合金或 316 不鏽鋼 |
| 外殼防護 | IP66、NEMA 4／4X |
| 線路入口 | 2 × M25 或 2 × ¾ NPT |
| 配線 | 14–22 AWG，建議採屏蔽電纜 |
| 出貨重量 | 鋁合金型約 1.6 kg，316 不鏽鋼型約 3.2 kg |
| 安裝配件 | 可選配旋轉支架 |
偵測距離與反應時間以正庚烷試驗為基準，實際視野與安裝距離依火源及場地條件規劃。
防爆標示、通訊模組與加熱器電流依訂購型號及原廠安裝手冊。
