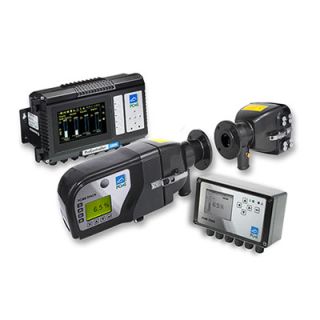

ENVEA PCME STACK 710 以跨煙道光學透射連續量測不透光率(%)。適合燃燒設備煙道的不透光率監測,並可依控制器配置整合至 CEMS。
光束穿越煙道,再經反射返回
發射端的 LED 光束穿過煙道,由對側反射器送回接收端。儀器根據光束衰減得到不透光率,並提供自動零點、量程查核。
規劃雙側位置與光學吹掃
安裝前請確認煙道光程、法蘭位置、兩側維護空間與吹掃氣。若需換算粉塵質量濃度,應另建立對應測點的參考校正。
增誠產品型錄增誠 STACK 710 型錄常見問答
不透光率(%)可直接當作粉塵濃度嗎?
兩者的量測基準不同。若需 mg/m³,應使用現場參考粉塵測試建立對照,並核對適用量測方法。
PS-1 適用哪個輸出?
ENVEA 資料列出 US EPA PS-1 對應不透光率監測。其他濃度用途請另核對設備配置與適用方法。
| 技術規格 | |
|---|---|
| 測量物件 | 濕法除塵 |
| 技術原理 | 跨煙道光學透射法 |
| 監測範圍 | 0-100%* |
| 煙管直徑 | 最大10米 |
| 煙氣溫度 | 最高600°C |
| 布袋除塵器 | 是 |
| 筒式篩檢程式 | / |
| 陶瓷篩檢程式 | / |
| 凝聚篩檢程式 | / |
| 旋風分離器 | / |
| 電除塵器 | 是 |
| 濕式靜電除塵器 | / |
| 濕法除塵 | / |
| 感測器種類 | 環氧塗層,鑄鋁 |
| 質量保證檢查 | 是 |
| 技術數據 | |
|---|---|
| 測量能力 | 不透光率 0–10% 至 0–100%(依配置選擇);粉塵濃度換算須另做現場比對校正 |
| 感測器類型 | 鑄鋁,環氧塗層 |
| 煙氣溫度範圍 | 可高達600°C |
| 功能和質量檢查 | 自動零點和跨度檢查; 零漂自動校正 |
| 可作為獨立感測器使用(無控制器) | 或者與標準控制單元(介面模組)一起使用,用於單個煙道的測量; 或者與 ProController 控制器一起使用,連接多個感測器同時檢測多個煙道 |
| 資料記錄(僅限控制單元) | 用戶可配置長期、短期或脈衝記錄 |
| 輸出 | RS232,RS485(Modbus),乙太網數位警報和4/20mA類比量輸出(輸出數量取決於系統配置(帶或不帶控制器)) |
| 空氣吹掃 | 需要鼓風機 |
| 外殼防護等級 |
IP65 |
