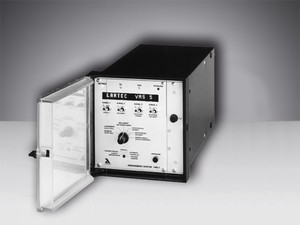

空燃比控制系統(VMS)
通用型電子燃料與空氣比例控制器
VMS 是一款通用型燃燒系統比例控制器，經 TÜV 測試，並獲得 TRD 604 安裝認證。作為 VR4 比例控制器的繼任者，VMS 提供精確、靈活的燃料與空氣比例調控，適用於各類燃燒系統。
主要特色與功能
-
高精度比例控制
-
具備 4 或 5 路伺服輸出
-
10-bit 類比輸入解析度
-
搭配 90° 馬達時，可實現 < 0.1° 精度
-
-
操作直觀，訊息清晰
-
所有操作與錯誤訊息皆以 純文字顯示
-
每條控制曲線最多可輸入 20 個設定點
-
具備 2 組標準曲線（油/氣），可選擇擴展至 4 或 8 組
-
-
靈活調整能力
-
可在現場透過密碼保護的參數進行配置
-
支援多種修正選項，適合特殊應用需求
-
-
先進通訊與遠端控制
-
內建 PC 介面，可透過 Windows 軟體儲存與管理曲線及參數
-
可遠端監控、圖形化顯示曲線
-
內建 LAMTEC SYSTEM BUS，可連接 LT1 / LT2 Lambda 傳感器，進行 O₂ 測量與燃燒優化
-
支援 標準工業總線，方便與控制系統整合
-
-
錯誤追蹤與運行監控
-
可儲存 最近 10 筆故障紀錄
-
內建 燃料基準的運行小時與啟動次數計數器
-
-
擴展選項
-
可直接連接 Namur 感測器，應用於轉速控制系統
-
可選配 內建輸出調節器，具備啟動/停機及氣候控制功能
-
應用效益
-
極高的控制精度，確保燃燒效率與排放控制最佳化
-
減少額外硬體需求，降低安裝與維護成本
-
支援遠端監控與數據管理，提升操作便利性
-
兼容多種燃料與特殊應用，適合多樣化工業現場
技術規格表
| 項目 | 規格 / 數值 |
|---|---|
| 電源供應 | 230 VAC +10 % / -15 %，50/60 Hz 115 VAC +10 % / -15 %，50/60 Hz（選配） |
| 操作環境溫度 | 0 °C … +60 °C |
| 運輸 / 儲存環境溫度 | -25 °C … +60 °C |
| 類比輸入解析度 | 999 位元，10 bit |
| 伺服馬達建議運行時間 | 30 秒 … 60 秒 |
| 連續輸出（表觀電阻） | 0 … 10 V，負載 > 5 kΩ 0/4 … 20 mA，負載 < 600 Ω |
| 數位信號輸入 | 16（浮動接點，24 VDC） 或選配 230 V 模組（型號 660R0018） |
| 曲線組數 | 每通道 2 組（例如油/氣雙燃燒器） 選配：4 或 8 組 |
| 總線連接 | 25-pin Sub-D 插座 |
| 總線卡支援系統 | INTERBUS-S (Phoenix) PROFIBUS Modbus Ethernet (Modbus TCP) |
認證與標準
| 類別 | 認證 / 標準 |
|---|---|
| EC 型式檢驗證書 (模組 B) | 依照指令 2014/68/EU |
| 適用標準 | DIN EN 298:2012 DIN EN 1643:2001 DIN EN 230:2005 DIN EN 60730-2-5:2011 DIN EN 12067-2:2004-06 DIN EN 50156-1:2005，第 10.5 點 |
| 功能安全 | SIL 3 確認 DIN EN 61508:2011，第 2+3 部分 |
| EC 符合性聲明 | 2014/35/EU（低電壓指令） 2014/30/EU（電磁相容指令） 2014/68/EU（壓力設備指令 Cat. 4 Mod. B+D） 2009/142/EC（瓦斯設備指令） |
