高精度 · 高穩定性 · 低維護需求

產品概述

UF500 超音波煙氣流量計專為工業排放與製程控制設計，透過 超音波傳播時間差法 準確測量煙道內氣體流速，並可根據溫度與壓力補償，計算出標準狀況下的體積流量。
其設計具備 高精度、高可靠性，並能在惡劣的環境中長期穩定運行，特別適合用於 煙囪排放監測、製程管道流量測量及污染源連續監測系統 (CEMS)。

UF500 型煙氣超音波流量計 說明手冊

主要特點

• 高精度測量：流速測量範圍 0~40 m/s，精度 ±0.1 m/s，重複性優於 ±1%。

• 抗干擾能力強：不受煙氣成分、壓力與溫度影響，並可自動週期性自檢。

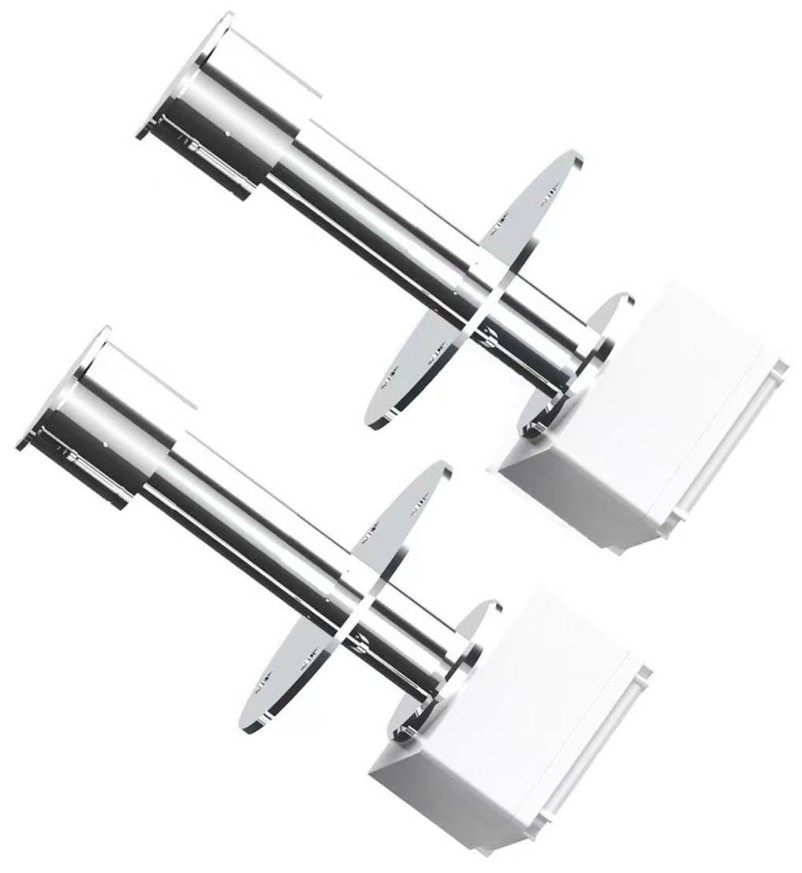

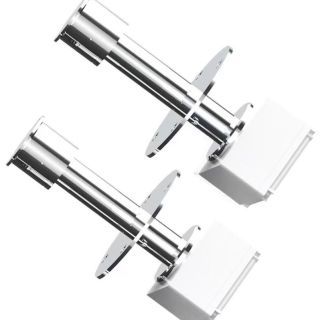

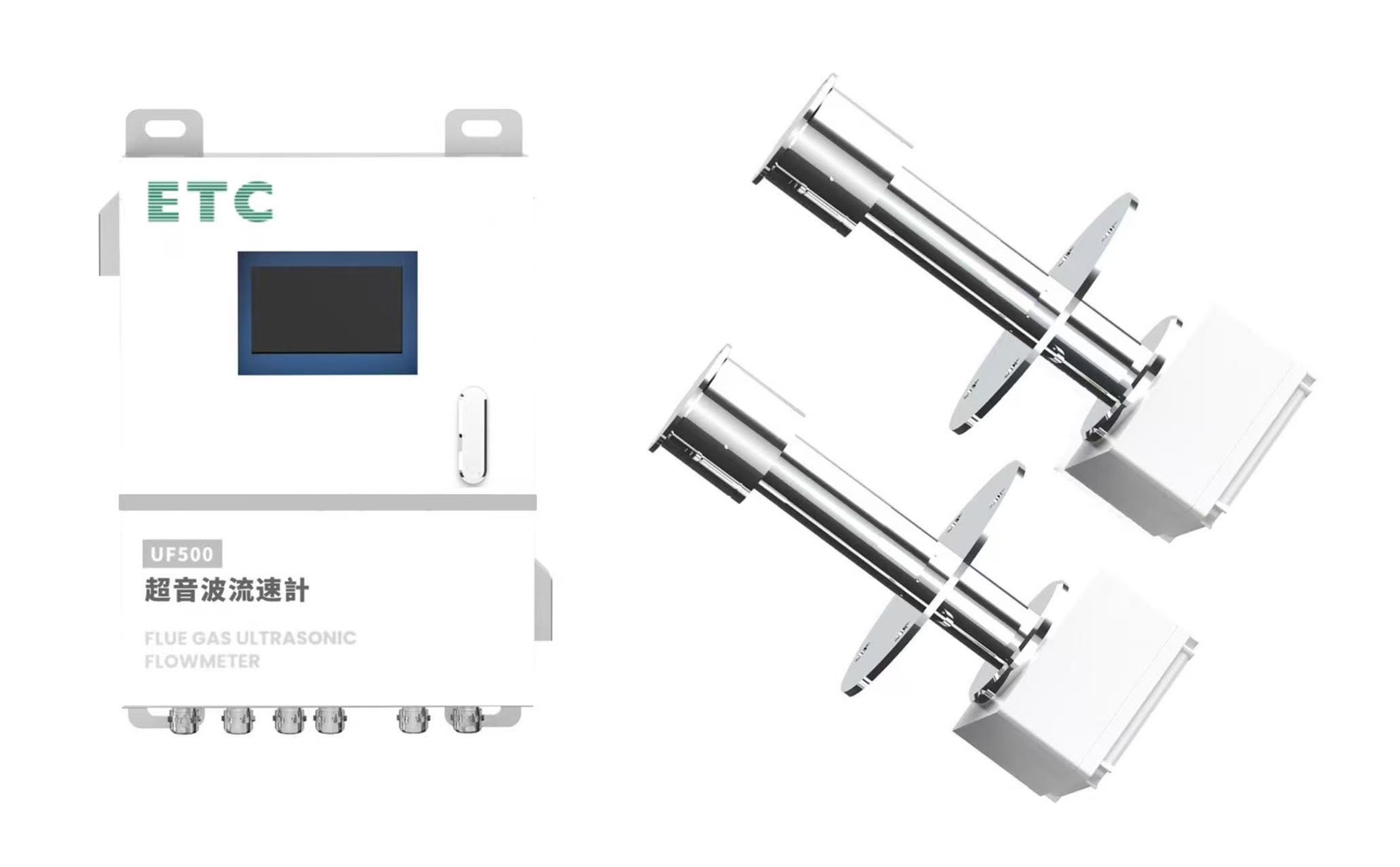

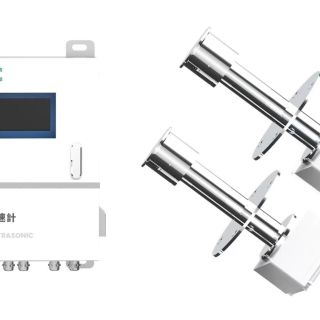

• 簡易安裝：由發射/接收探頭、法蘭套管、超音波控制器與連接電纜組成，安裝靈活。

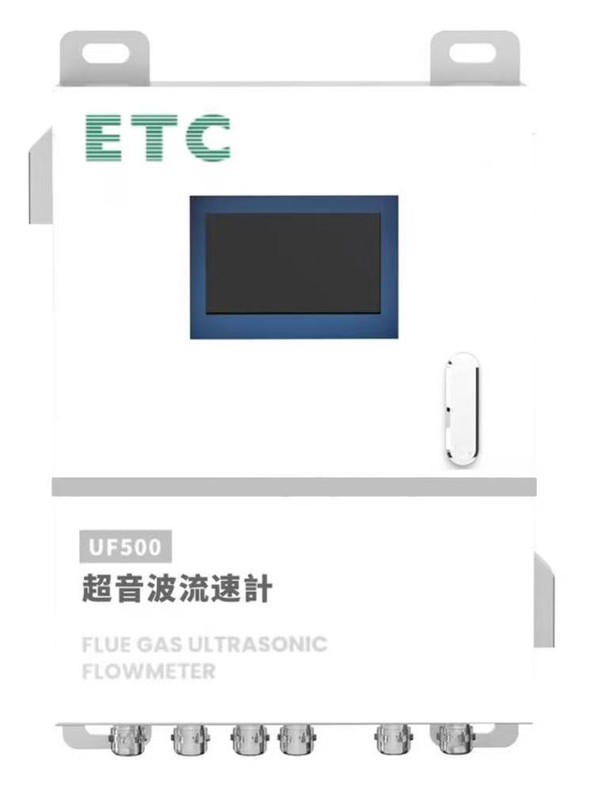

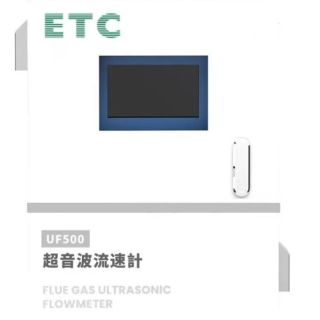

• 智能控制器：觸控螢幕操作，支援 4~20mA 輸出與 RS485（Modbus）通訊。

• 高環境適應性：適用溫度範圍 20°C ~ 200°C，防護等級達 IP65。

• 低維護成本：探頭可快速拆裝與清潔，設計適合長期連續運行。

• 安全設計：具備接地、防靜電與故障診斷機制。

技術規格

• 測量範圍：0–40 m/s

• 測量精度：±0.1 m/s

• 溫度精度：±1°C

• 管道直徑：0.7–12 m

• 探頭間距：0.5–15 m

• 介質溫度：20°C ~ 200°C

• 安裝角度：45°–60°（粉塵 >1 g/m³ 或直徑 >5 m 建議 60°）

• 模擬輸出：4–20 mA（流速、溫度）

• 數位通訊：RS485，Modbus 協定

• 工作電壓：220VAC，50Hz

• 功率消耗：350 W

• 防護等級：IP65

  UF500 型煙氣超音波流量計 說明手冊

應用範圍

UF500 廣泛應用於：

• 煙囪與煙道排放監測：垃圾焚化廠、燃煤電廠、燃氣電廠

• 製程控制與排放計算：化工、製藥、塑膠、煉油、鋼鐵等產業

• 能源工業：發電廠與鍋爐廢氣排放監控

• 公用事業與廢棄物處理：污泥焚燒、廢氣排放監測

• 其他管道氣體測量：基礎工業與研發應用

  UF500 型煙氣超音波流量計 說明手冊

優勢總結

• 精確可靠：專業級煙氣流量測量

• 即時數據：支援即時監控與數據輸出

• 操作簡便：人性化觸控螢幕介面

• 低維護量：僅需定期清潔探頭

• 多行業應用：適合能源、化工、鋼鐵、焚化等高要求場域
