SF400超音波流量計
連續排放監測、工業煙道氣體流量偵測的高可靠方案
產品簡介

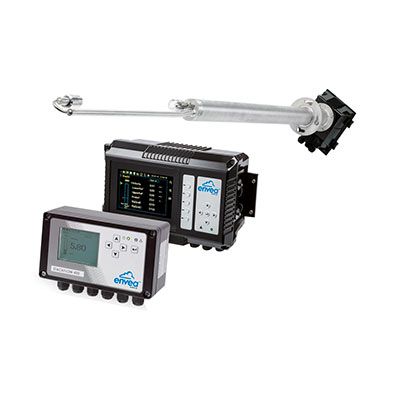

StackFlow 400 是 ENVEA 推出的先進煙氣流量測量系統，專為工業排放連續監測設計，符合監管要求並具備高品質控制功能。其核心技術為 FlueSonic® 超音波傳播時間差方法，可在實際煙道條件下進行精確測量。
該裝置已通過 EN16911-2 / QAL1 認證，可用於法規排放計算與合規監測。
工作原理
-
使用兩個超音波換能器互相發射／接收脈衝信號
-
根據信號在順流與逆流方向的傳播時間差，計算出煙氣的平均流速
-
由傳播時間差計算出的速度與截面積相乘，即得到體積流量
-
設備在設計上獨立於氣體溫度、壓力與成分變化，可進行穩定計算
核心特色與功能
| 功能 | 說明 |
|---|---|
| 400 mm 擴展測量路徑 | 在單一探頭中實現長距離測量路徑，提升測量取樣的代表性。 |
| 自動校驗 / 自檢機制 | 內建上下參考（零點 / 滿量程）自檢功能，可支持 QAL3 要求。 |
| 法規合規性 | 符合 EN16911-2、EN 15267-3 等監檢標準；也具備美國 EPA PS-6 相容能力。 |
| 高穩健性 | 耐污染、耐湍流流場，適合工業煙道環境。 |
| 多輸出 / 通訊接口 | 具備 4-20 mA 輸出、RS-485 Modbus 與繼電器輸出等介面。 |
| 探頭結構靈活 | 可設計斜入探頭以適配既有垂直／水平煙道。 |
技術規格（摘要）
-
測量路徑：400 mm
-
測速範圍：0 ~ 50 m/s（認證範圍 0 ~ 30 m/s）
-
響應時間：約 40 秒
-
精度解析度：0.1 m/s
-
探頭材質：不鏽鋼 316，換能器採 Hastelloy® 材料
-
防護等級：IP65
-
電源：24 V DC
-
安裝法蘭：ASME 3″ / DN80 / DN100 等級
-
探頭最大插入長度：約 1.36 m
適用場景與增值效益
典型應用領域： 廢棄物焚化廠、鋼鐵、化工、水泥、發電廠、燃氣輪機等工業排放系統
效益亮點：
-
符合法規排放計量要求
-
可直接與濃度監測儀器結合，計算質量排放（kg/year）
-
增強監測系統可靠性與資料品質
-
提高對煙道流速變化的魯棒性與耐受性
-
減少操作維護頻率，提升系統穩定性
| 項目 | 規格 / 說明 |
|---|---|
| 產品名稱 / 系列 | ENVEA StackFlow 400（連續煙氣流量監測器） |
| 測量參數 | 煙氣流速、溫度、體積流量、污染物質量排放（與氣體 / 粉塵 CEMS 系統整合） |
| 測量技術 / 原理 | 超音波飛行時間法（FlueSonic® 技術） |
| 測量範圍 / 性能 | 流速：0 – 50 m/s（認證範圍：0 – 30 m/s） 解析度：0.1 m/s 最低可檢測流速：0.0 m/s |
| 適用堆煙直徑 / 管徑 | 可用於直徑最高至 10 m 的煙道 / 管道 |
| 堆煙溫度範圍 | -20 °C 至 +200 °C |
| 壓力條件 / 適用壓力 | ±100 mbar |
| 環境 / 周邊條件 | 環境溫度（測量點）：-20 °C 至 +50 °C |
| 測量路徑長度 | 400 mm（標準測量通道長度） |
| 響應時間 | 40 秒 |
| 感測器 / 材質 | 感測器本體：316 不鏽鋼 換能器（Transducers）：Hastelloy® |
| 機殼 / 外殼保護等級 | IP65（感測器機構） |
| 電源 / 消耗 | 24 VDC（由控制單元或 PSR 供電） 電流消耗：平均 120 mA（24 V） / 最大 140 mA（24 V） |
| 輸入 / 輸出介面 | 輸出：1 × RS-485 Modbus，2 × 繼電器，1 × 4-20 mA 輸入：1 × 數位輸入（Digital Input） |
| 法蘭 / 安裝 | 法蘭：3" / 4" ASME 或 DN80 / 100 PN10/16（也支援 DN40 PN6） 探頭插入長度上限：約 1,360 mm（測量場合使用） |
| 外殼 / 控制器尺寸 / 重量 | 感測器：⌀60 / 90 mm × 長度 216 mm（或 180 mm 視版本） 機箱尺寸：W 148 × H 192 × D 106 mm（主體機殼） 重量：感測器組件約 8.6 kg（或視版本而定） |
| 品質與自檢 / 補償機制 | 自動零點 (Lower Reference) / 全量程 (Upper Reference) 檢查以符合 EN 16911-2 規範 資料品質保證 (QAL3) 功能 |
| 認證 / 標準 / 認可 | EN 16911-2 / EN 15267-3（QAL1, QAL3） MCERTS & TÜV 認證 US EPA PS-6 相容性 GOST 認可 |
