粒度變化監測 Paddy
功能及優點
- 提供粉碎趨勢資訊
- 測量粒度變化，監測篩分設備是否破損
- Paddy對污染物不敏感，無需旁路即可工作
- 新的微波技術與智慧評估軟體結合使用
- 可以安裝在篩分或研磨系統下游的自由落體管道中
- 快速檢測粗顆粒，只需10%的品質流量
應用場合
- 水泥
- 食品
- 木材
| 技術規格 | |
|---|---|
| 測量物料 | 未結塊的粉塵、粉末或顆粒 |
| 工況壓力 | 1bar，10bar可定製 |
| 工況溫度 | 高達 80°C |
| 安裝方式 | 通過安裝底座安裝於導流板或者文丘里之後 |
| 輸送方式 | 氣力輸送或者自由落體的垂直管道 |
| 防爆等級 | Cat. 1/2 |
| 輸出 | 4… 20mA 趨勢信號， Modbus， Profibus |
- 快速檢測粗顆粒，只需10%的品質流量
- 將新的微波技術與智慧評估軟體結合使用
- 可以安裝在篩分或研磨系統下游的自由落體管道中
- 可以顯示粒度的變化趨勢
- 特殊的自由落體部分需要有擋板

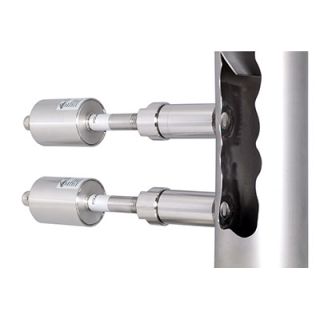

- 由兩個感測器組成（測量和參比）
| 感測器技術參數 | |
|---|---|
| 測量原理 | 微波 |
| 測量範圍 | 粒度最大可達 10 mm，更大可定製 |
| 外殼材質 | 不鏽鋼 1.4571 |
| 防護等級 | IP 65， 粉塵防爆 20 區或者氣體防爆1區（可選） |
| 環境工作溫度 | 感測器前端： -20 ... +80 °C 可選： -20 ... +200 °C 感測器電子部分： 0 ... +60 °C |
| 最大工作壓力 | 1 bar |
| 工作頻率 | K 波段 24.125 GHz， ±100 MHz |
| 發射功率 | Max. 5 mW |
| 重量 | 1.3 kg |
| 尺寸 | Ø 60， Ø 20， 長度 271 mm |
| 處理器技術參數 | ||||
|---|---|---|---|---|
| 處理器 （DIN 卡軌） | 處理器 （液晶顯示） | |||
| 電源 | 24 V DC ±10 % | 110 / 230 V AC 50 Hz （可選24 V DC） |
||
| 功耗 | 20 W / 24 VA | |||
| 防護等級 | IP 40 to EN 60 529 | IP 65 to EN 60 529/10.91 | ||
| 環境工作溫度 | -10 … +45 °C | |||
| 尺寸（W x H x D） | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| 重量 | 約172 g | 約 2.5 kg | ||
| 連接電纜 | 0.2-2.5 mm2 [AWG 24-14] | |||
| 電流輸出 | 1 x 4 … 20 mA (0 … 20 mA）， 負載< 500 Ω |
3 x 4 … 20 mA (0 … 20 mA）， 負載 < 500 Ω |
||
| 通訊介面 | RS 485 (ModBus RTU) / USB | |||
| 脈衝輸出 | 開環集電極 – 最大 30 V， 20 mA | |||
| 繼電器輸出 | 最大額定負載： 250 V AC 最大峰值電流： 6 A 最大額定負載 230 V AC： 250 VA 最大通斷能力DC1： 3/110/220 V： 3/0.35/0.2 A 最小開關負載: 500 mW (10 V / 5 mA) |
|||
| 數據備份 | 快閃記憶體 | |||
