火焰監測裝置 F152

雙通道安全設計 · 光學火焰監測的可靠選擇

產品概述

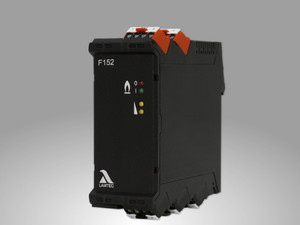

LAMTEC F152 火焰監測裝置 是一款結構緊湊、可安裝於 35 mm DIN 導軌（Top Hat Rail） 的插入式模組，與 FFS07 / FFS08 光學火焰探頭 組合後，構成一套高安全等級的火焰監測系統。
該系統專為工業燃燒應用中的 光學火焰檢測 而設計，可在無需複雜火焰選擇的情況下穩定運作，適用於多燃料燃燒器與加熱爐。

系統組成

• F152 火焰監測模組

  • 負責信號處理、頻率分析與安全監控

• FFS07 / FFS08 光學火焰探頭

  • 依客戶需求選配 紅外線 (IR) 或 紫外線 (UV) 感測器

  • 可搭配 Ex-I 防爆認證版本（FFS07 Ex）

主要特點

• 雙通道安全架構
  採用電子自我監控的 雙通道 (Two-Channel) 系統設計，符合嚴格的安全要求。

• 自動電源頻率抑制
  可自動抑制各國不同的電源頻率（50/60 Hz），無需現場調整。

• 數位頻率分析技術
  對火焰頻率進行數位化評估，具備快速響應與高抗干擾能力。

• 強度量測輸出
  具備 0–20 mA 類比輸出，可實時監測火焰強度，便於控制系統整合。

• LED 狀態顯示
  清楚顯示火焰狀態與運行狀態，簡化現場操作與維護。

技術與安全認證

• 安全等級：IEC 61508 Part 2，符合 SIL 3 標準

• 燃氣應用標準：DIN EN 298

• 工業製程應用標準：DIN EN 746-2

• 歐盟法規：

  • 壓力設備指令 2014/68/EU

  • 燃氣器具指令 2009/142/EC

• 防爆認證：FFS07 提供 Ex-I 認證 版本

適用範圍

F152 火焰監測系統適用於下列燃燒應用：

• 單燃燒器與多燃燒器爐系統

• 加熱廠與熱電廠（heating plants）

• 製程爐與工業窯爐（process furnaces）

• 燃料類型：

  • 燃油（Oil）

  • 燃氣（Gas）

  • 生質燃料（Biomass）

  • 粉塵煤（Dust）

  • 製程氣體（Process gases）

核心優勢

• 高安全等級 SIL 3，確保燃燒系統穩定運行

• 光學火焰監測，支援 UV 與 IR 雙感測模式

• 無需火焰選擇設定，安裝快速、維護簡便

• 數位頻率分析與 0–20 mA 輸出 ，便於整合至控制系統

• 支援 Ex 防爆版本，適用於危險環境

📌 總結：
LAMTEC F152 火焰監測系統結合 光學感測技術與高安全雙通道架構，可為多燃料燃燒設備提供穩定、精確且合規的火焰檢測。它是 工業加熱爐、製程燃燒系統與能源設施 中提升安全性與可靠性的理想選擇。
